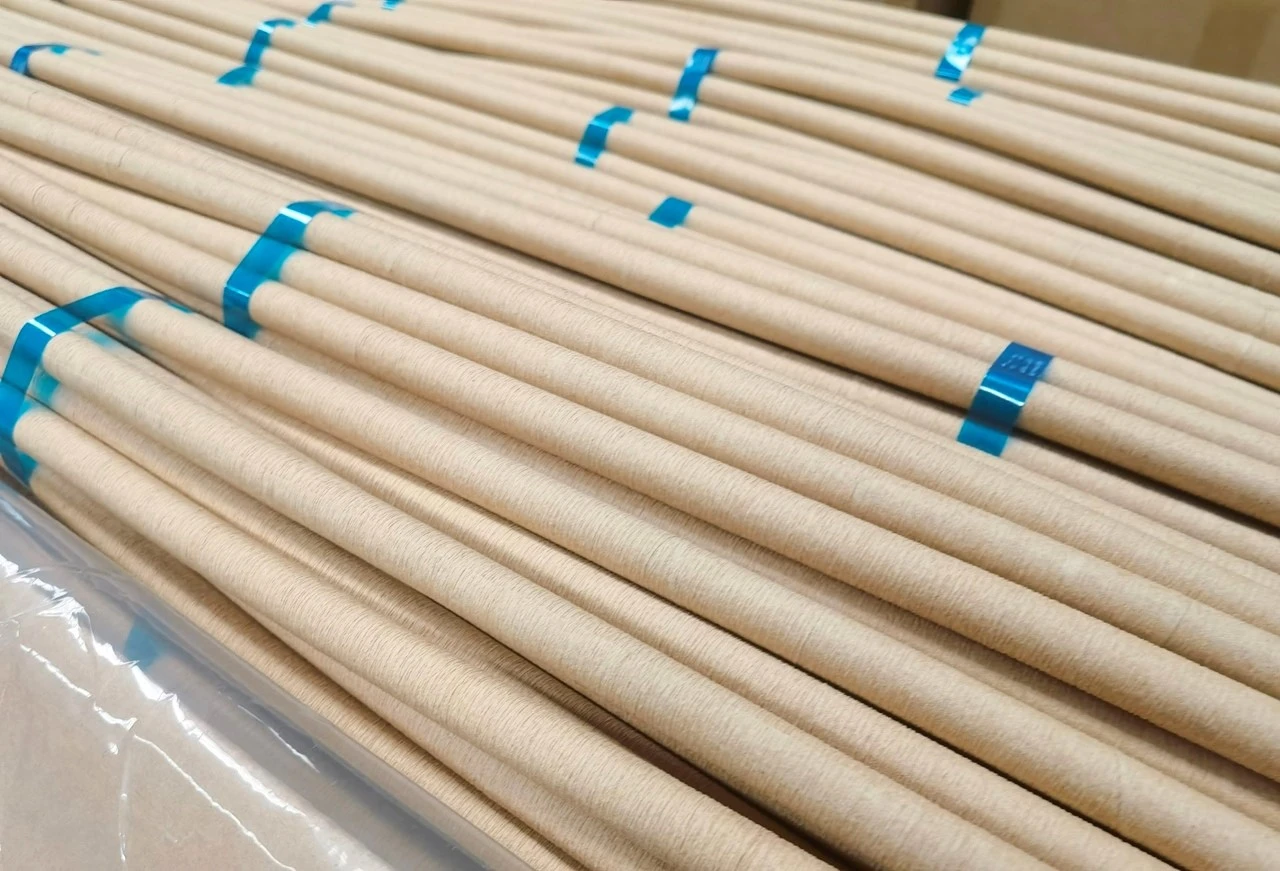

Труба з крепованого паперу трансформера (1,8 м і 2 м)
Трансформаторна трубка з крепованого паперу — це циліндричний ізоляційний компонент сердечника, спеціально розроблений для силових трансформаторів, особливо широко застосовуваний у масляних-трансформаторах, високо-напругних трансформаторах і розподільних трансформаторах. Серед різноманітних специфікацій,1,8 і 2 метриТрансформаторні трубки з крепованого паперу – це моделі, які найчастіше використовуються у великих і середніх-трансформаторах, головним чином вони служать ізоляційними рукавами для обмоток трансформатора, захистом ізоляції провідника та ізоляцією між обмотками та залізними сердечниками. Завдяки відмінним характеристикам електроізоляції, високій гнучкості та хорошому поглинанню масла він ефективно забезпечує стабільну та безпечну роботу трансформаторів за довгострокових умов-високої-температури та-напруги. Нижче наведено детальний огляд галузевих знань, включаючи виробництво, обробку, пакування, а також відповіді на поширені запитання (FAQ).
1. Виробництво трансформаторної трубки з крепованого паперу (1,8 м і 2 м)
Виробництво труб Transformer Crepe Paper Tube (особливо довжиною 1,8 м і 2 м) відповідає суворим міжнародним стандартам (таким як IEC 60554) і галузевим нормам, зосереджуючись на виборі сировини та контролі процесу для забезпечення продуктивності продукту та точності розмірів. Весь виробничий процес повністю автоматизований, щоб уникнути дефектів якості, викликаних ручною операцією, і кожна ланка оснащена суворим контролем якості, щоб закласти міцну основу для подальшої обробки та застосування продукту.
1.1 Вибір сировини
Основною сировиною труби Transformer Crepe Paper Tube єелектрична-целюлоза високої-чистоти, що є ключем до забезпечення його ізоляційних характеристик і механічної міцності. Ми ексклюзивно відбираємо імпортну довго{1}}волокнисту електричну-деревну целюлозу з високою чистотою, низьким вмістом домішок і чудовими діелектричними властивостями, а також суворо контролюємо якість целюлози за допомогою професійного тестування (зокрема довжину волокна, чистоту, вміст вологи та характеристики електроізоляції). Папір-основа, виготовлена з цієї целюлози, має хорошу міцність, зносостійкість і поглинання масла, що може адаптуватися до жорстких робочих умов усередині трансформатора. Крім того, не-іонізована вода використовується протягом усього виробничого процесу, щоб уникнути іонного забруднення та забезпечити електроізоляційні характеристики готової продукції
1.2 Основні етапи виробництва
Виробництво 1,8- та 2-метрової трансформаторної трубки з крепованого паперу — це складний багато-етапний процес, який включає такі ключові кроки:
Підготовка м'якоті: Вибрана деревна целюлоза високого -електричного{1}}класу піддається целюлозі, рафінуванню та просіюванню для видалення лігніну та домішок, забезпечуючи однорідність і тонкість целюлози. Цей етап безпосередньо впливає на щільність і теплоізоляційні характеристики наступного паперу-основи, тому концентрація целюлози та тонкість суворо контролюються в межах стандартного діапазону.
Формування основного паперу: Рафінована целюлоза формується в папір-основу рівномірної товщини (зазвичай 0,05 мм, 0,075 мм, 0,08 мм або 0,13 мм) за допомогою сучасного обладнання для виготовлення паперу. Основний папір повинен мати постійну товщину, гладку поверхню та відсутність дефектів, таких як отвори або зморшки, що є передумовою забезпечення однорідності трубки з крепованого паперу.
Формування крепу: Папір-основа пропускається через професійну крепуючу машину, а сталевий притискний ролик на машині обробляє папір-основу в креповану текстуру з рівномірними складками. Ця крепована структура може підвищити гнучкість і розтяжність паперу на 10-25%, дозволяючи паперовій трубці адаптуватися до теплового розширення і звуження трансформатора під час роботи без розтріскування або деформації.
Вакуумна імпрегнація: Крепований папір-основа надсилається на професійний пристрій для просочування, а повітря та волога в проміжках між волокнами паперу видаляються вакуумним насосом. Потім в умовах вакууму або тиску вводять ізоляційну смолу, щоб переконатися, що смола повністю проникає в структуру крепу та кожен шар паперового волокна. Цей крок може значно покращити механічну міцність, ізоляційні характеристики та маслостійкість паперової трубки, уникаючи крихкості після затвердіння.
Лікування: просочений папір-основу переміщують у піч для затвердіння для високо-температурного затвердіння. Температура та час затвердіння суворо контролюються, щоб забезпечити повне затвердіння смоли, утворюючи стабільну структуру з паперовим волокном. Затверділий папір-основа має кращу термостійкість і механічну міцність, що відповідає-вимогам тривалої роботи трансформаторів.
Розрізання по довжині: для специфікацій 1,8 м і 2 м затверділий крепований папір розрізається на високо-машині для різання. Точність різання контролюється в межах ±2 мм, щоб гарантувати, що довжина кожної паперової трубки відповідає вимогам замовника та потребам встановлення трансформатора. Поверхня різання повинна бути рівною і без задирок, щоб уникнути пошкодження обмоток трансформатора під час монтажу.
Початкова перевірка якості: Після розрізання кожна партія паперових трубок проходить початкову перевірку, включаючи точність розмірів (довжина, внутрішній діаметр, зовнішній діаметр), зовнішній вигляд (відсутність тріщин, зморшок або забруднень) і попереднє тестування ефективності ізоляції. Невідповідні продукти вчасно видаляються, щоб гарантувати, що лише кваліфіковані напів-продукти надходять у ланку подальшої обробки.
2. Обробка трансформаторної трубки з крепованого паперу (1,8 м і 2 м)
Обробка трансформаторної креп-паперової труби (1,8 м і 2 м) базується на напівфабрикатах після початкового виробництва, а подальша точна обробка й оптимізація здійснюються для відповідності конкретним вимогам встановлення та використання трансформаторів. Процес обробки зосереджений на точності та узгодженості, особливо для двох довгих специфікацій, які потребують вирішення проблем нерівномірного діаметру та легкого зморщування, викликаного надмірною довжиною.
2.1 Основні етапи обробки
Прокатне формування: Висушений і нарізаний крепований папір-основа намотується в циліндричну трубку на високо-точній прокатній машині. Прокатна машина використовує технологію сервоконтролю для забезпечення рівномірного натягу намотування, щоб товщина стінки паперової трубки була постійною (зазвичай 4-20 шарів крепованого паперу намотуються відповідно до вимог ізоляції). Для паперових трубок довжиною 1,8 і 2 м під час згортання використовується спеціальний опорний пристрій, щоб уникнути деформації, викликаної вагою самої паперової трубки, забезпечуючи прямолінійність і точність розмірів паперової трубки.
Оздоблення внутрішнього та зовнішнього діаметрів: Після прокатки внутрішня та зовнішня поверхні паперової трубки поліруються та завершуються професійним обладнанням, щоб гарантувати, що внутрішній та зовнішній діаметри гладкі та без задирок. Внутрішній діаметр паперової трубки зазвичай становить 3-50 мм, а зовнішній діаметр - 5-54 мм, який можна налаштувати відповідно до вимог конструкції трансформатора. Процес обробки також може покращити ступінь кріплення між паперовою трубкою та провідником трансформатора, підвищуючи ефект ізоляції.
Обробка поверхні: Поверхня готової паперової трубки покрита спеціальною вологостійкою-фарбою, щоб підвищити її вологостійкість і уникнути вбирання вологи під час зберігання та використання, що впливає на ефективність ізоляції. Використана вологостійка-фарба є маслостійкою-і не забруднює трансформаторне масло, забезпечуючи безпечну роботу трансформатора.
Тестування точності: Після обробки кожна паперова трубка проходить суворе тестування на точність, включаючи внутрішній діаметр, зовнішній діаметр, товщину стінки, прямолінійність і довжину. Для паперових труб 1,8 і 2 м похибка прямолінійності контролюється в межах 0,5 мм/м, щоб уникнути труднощів монтажу, викликаних згином. Одночасно проводяться випробування на діелектричну міцність і міцність на розрив, щоб переконатися, що продукт відповідає міжнародним стандартам і вимогам замовника. Міцність на розрив готової паперової труби становить не менше 10,4 МПа, а напруга пробою в маслі коливається від 26,2 до 104,0 кВ.
Зняття задирок і обрізка: два кінці паперової трубки обрізають і знімають задирки, щоб торцева поверхня була плоскою та перпендикулярною до осі паперової трубки. Це може запобігти дряпанню паперовою трубкою обмоток трансформатора та компонентів ізоляції під час встановлення, забезпечуючи безпеку трансформатора.
2.2 Ключові моменти обробки для специфікацій 1,8 м і 2 м
Due to the long length of 1.8m and 2m Transformer Crepe Paper Tubes, special attention needs to be paid to two key points during processing: first, ensuring the consistency of the wall thickness and straightness of the entire paper tube, avoiding local thinning or bending; second, preventing the paper tube from wrinkling or deforming during rolling and finishing. We adopt fully automatic rolling and finishing equipment, equipped with real-time monitoring systems, to adjust the processing parameters in real time, ensuring that the quality of each long paper tube is stable and consistent.
3. Упаковка трансформаторної трубки з крепованого паперу (1,8 м і 2 м)
Упаковка Transformer Crepe Paper Tube (1,8 м і 2 м) фокусується навологостійкість,-пилонепроникність, захист-від зіткнень і зручне транспортування, гарантуючи, що виріб не буде пошкоджено під час зберігання, транспортування, завантаження та розвантаження, а також підтримуючи його ізоляційні характеристики та точність розмірів. Процес пакування суворо відповідає стандартам GB/T 10342 і T/CEC 202-2019, що гарантує безпечну доставку продукту клієнтам по всьому світу.
3.1 Пакувальні матеріали
Ми використовуємо високоякісні-пакувальні матеріали, які відповідають вимогам до електроізоляційних виробів: внутрішній шар — це вологонепроникна пластикова плівка, яка може ефективно ізолювати вологу та запобігати поглинанню вологи паперовою трубкою; середній шар – ударостійка піна, яка може зменшити удар під час транспортування та уникнути пошкодження паперової трубки від зіткнення; зовнішній шар — це потовщена картонна або дерев’яна коробка, яка має високу-несучу здатність і може запобігти роздавленню паперової трубки під час укладання та транспортування. Для великих-замовлень дерев’яні піддони використовуються для полегшення завантаження, розвантаження та транспортування.
3.2 Процес пакування
Упаковка одного продукту: Кожну трубку з крепованого паперу Transformer довжиною 1,8 або 2 м спочатку обгортають вологонепроникною пластиковою плівкою, а потім обгортають ударостійкою-піною, щоб не подряпати поверхню паперової трубки та не пошкодити структуру. Для паперових труб зі специфікаціями використовується окремий пакувальний пакет, щоб уникнути взаємного тертя та зіткнення між продуктами.
Пакетна упаковка: Індивідуально упаковані паперові трубки поміщають у потовщену коробку або дерев’яний футляр, а проміжки між паперовими трубками заповнюють пінопластом, щоб гарантувати, що паперові трубки не тремтять під час транспортування. Кількість паперових трубок на картонну/дерев’яну коробку визначається відповідно до довжини та діаметра паперової трубки, як правило, 5-10 штук на коробку, щоб уникнути надмірної ваги, що може призвести до пошкодження упаковки.
Маркування та маркування: Чіткі етикетки продукту наклеєні на зовнішню упаковку, включаючи назву продукту (Transformer Crepe Paper Tube), специфікацію (довжина: 1,8 м/2 м, внутрішній діаметр, зовнішній діаметр, товщина стінки), дату виробництва, номер партії, номер сертифіката перевірки якості та інформацію про відповідність міжнародним стандартам (наприклад, IEC 60554). Для експортних товарів етикетки друкуються китайською та англійською мовами, щоб полегшити митний огляд та ідентифікацію клієнтів.
Поради щодо зберігання та транспортування: на зовнішній упаковці також надруковані поради щодо зберігання та транспортування, як-от «Вологостійкість», «Захист від-зіткнення», «Обережно поводитися» та «Обмеження штабелювання», щоб нагадати транспортеру та персоналу складу звернути увагу на захист продукту. Продукт слід зберігати в сухому, провітрюваному та прохолодному складі, подалі від вологи, високих температур та корозійних речовин, з терміном зберігання до 12 місяців за належних умов зберігання.
4. Часті запитання (FAQ) про трубку з крепованого паперу Transformer (1,8 м і 2 м)
Q1: Яка основна функція трансформаторної трубки з крепованого паперу (1,8 м і 2 м) у трансформаторах?
A1: Основна функція 1,8 м і 2 м трансформаторних трубок з крепованого паперу полягає в забезпеченні360-градусний захист електроізоляціїдля обмоток і провідників трансформаторів. Зокрема, він використовується як ізоляційний рукав для обмоток трансформатора, ізолюючи провідник від залізного сердечника та між різними обмотками, щоб запобігти коротким замиканням, викликаним електричним пробоїм; водночас він забезпечує механічний захист провідника, запобігає зношенню провідника та полегшує циркуляцію трансформаторного масла, яке відіграє роль розсіювання тепла. Специфікації 1,8 м і 2 м в основному підходять для великих і середніх-трансформаторів, узгоджуючи довжину обмоток трансформатора для забезпечення повного покриття ізоляції.
Питання 2: Які ключові переваги 1,8-м і 2-м трансформаторних трубок з крепованого паперу порівняно зі звичайними паперовими трубками?
A2: Порівняно зі звичайними паперовими трубками ключові переваги відображені в трьох аспектах: по-перше,відмінні теплоізоляційні характеристикивиготовлена з деревної целюлози високого -електричного{1}}класу й оброблена за технологією вакуумного просочення, діелектрична міцність значно вища, ніж у звичайних паперових трубок, і вона може витримувати високу напругу без пробою; другий,висока гнучкість і міцність, крепована структура робить паперову трубку хорошою розтяжністю та стійкістю до згинання, яка може адаптуватися до теплового розширення та звуження трансформатора під час роботи без розтріскування; по-третє,добре поглинання масла та маслостійкість, він може швидко вбирати трансформаторне масло, ще більше покращуючи ізоляційні характеристики, а поверхнева вологонепроникна-обробка та спеціальний клей забезпечують гарну маслостійкість, яка не розчиняється та не погіршується трансформаторним маслом, забезпечуючи-тривалу стабільну роботу.
Q3: Як вибрати між специфікаціями 1,8 м і 2 м трансформаторних трубок з крепованого паперу?
A3: Вибір специфікацій 1,8 м і 2 м в основному залежить віддовжина обмотки трансформатора і місце установки. Загалом, паперові трубки довжиною 2 м підходять для великих-високо{3}}трансформаторів напруги з довшими обмотками, що дозволяє уникнути необхідності з’єднання кількох коротких паперових трубок, зменшити труднощі встановлення та потенційні приховані небезпеки ізоляції; Паперові трубки довжиною 1,8 м підходять для трансформаторів середнього-розміру або трансформаторів з обмеженим простором для встановлення, які є більш гнучкими у встановленні. Крім того, вибір також повинен відповідати внутрішньому діаметру та зовнішньому діаметру паперової трубки відповідно до розміру провідника трансформатора, щоб забезпечити щільне прилягання між паперовою трубкою та провідником.
Q4: Чи відповідають міжнародним стандартам трансформаторні трубки з крепованого паперу 1,8 та 2 м?
A4: Так. Наші 1,8-метрові та 2-метрові трансформаторні труби з крепованого паперу повністю відповідають основним міжнародним стандартам, таким якIEC 60554, а також китайські промислові стандарти та стандарти T/CEC 202-2019. Уся продукція пройшла сувору перевірку якості (включаючи електричну міцність, міцність на розрив, точність розмірів і вміст вологи) перед тим, як залишити фабрику, і кожна партія продукції супроводжується сертифікатом перевірки якості, щоб переконатися, що вона відповідає вимогам щодо ізоляції та безпеки світових виробників трансформаторів. Продукт також можна налаштувати відповідно до спеціальних стандартів різних країн і регіонів.
Q5: Як зберігати та обслуговувати 1,8-метрові та 2-метрові трансформаторні трубки з крепованого паперу, щоб забезпечити їх ефективність?
A5: При зберіганні та обслуговуванні необхідно звернути увагу на три моменти: по-перше, зберігати в aсухий, вентильований, прохолоднийна складі уникайте вологи, високої температури (вище 40 градусів) і корозійних речовин, а відносну вологість на складі слід контролювати нижче 60%; по-друге, уникайте занадто високого штабелювання під час зберігання, щоб не роздавити паперову трубку внизу, а висота штабелювання не повинна перевищувати 1,5 метра; по-третє, перед використанням перевірте, чи паперова трубка має вологопоглинання, деформацію чи пошкодження поверхні. Якщо є будь-яка аномалія, її не слід використовувати, щоб уникнути впливу на ефект ізоляції трансформатора. Продукт слід використовувати протягом 12-місячного періоду зберігання для забезпечення оптимальної ефективності.
Q6: Чи можна налаштувати трубки з трансформаторного крепованого паперу 1,8 м і 2 м відповідно до спеціальних вимог?
A6: Так. Ми можемо надавати індивідуальні послуги відповідно до конкретних потреб клієнтів. Настроювані параметри включають внутрішній діаметр (3-50 мм), зовнішній діаметр (5-54 мм), товщину стінки (кількість шарів крепованого паперу), довжину (1,8 м, 2 м або інша довжина на замовлення) і обробку поверхні (наприклад, спеціальне вологостійке або маслостійке покриття). У той же час ми також можемо налаштувати процес виробництва та обробки відповідно до особливих вимог клієнтів до ізоляції, щоб задовольнити індивідуальні потреби різних трансформаторних продуктів. Ми також надаємо послуги OEM та ODM і можемо надати клієнтам безкоштовні зразки для тестування перед масовим замовленням.
Q7: Яка різниця між трансформаторною крепованою паперовою трубкою та іншими ізоляційними матеріалами трансформатора (такими як DDP, TUDDP)?
A7: Основна відмінність полягає вформа продукту та сценарій застосування: Трансформаторна трубка з крепованого паперу — це циліндричний ізоляційний компонент, який в основному використовується для захисту ізоляції обмоток і провідників трансформатора, забезпечуючи ізоляцію обгортки на 360- градусів; DDP і TUDDP є листовими ізоляційними матеріалами, які в основному використовуються для ізоляції між котушками трансформатора. З точки зору продуктивності, Transformer Crepe Paper Tube зосереджена на гнучкості, поглинанні масла та механічному захисті, тоді як DDP і TUDDP зосереджені на високій ізоляції та термостійкості. Ці три матеріали доповнюють один одного і зазвичай використовуються разом у системах ізоляції трансформатора для забезпечення стабільної роботи трансформатора.
